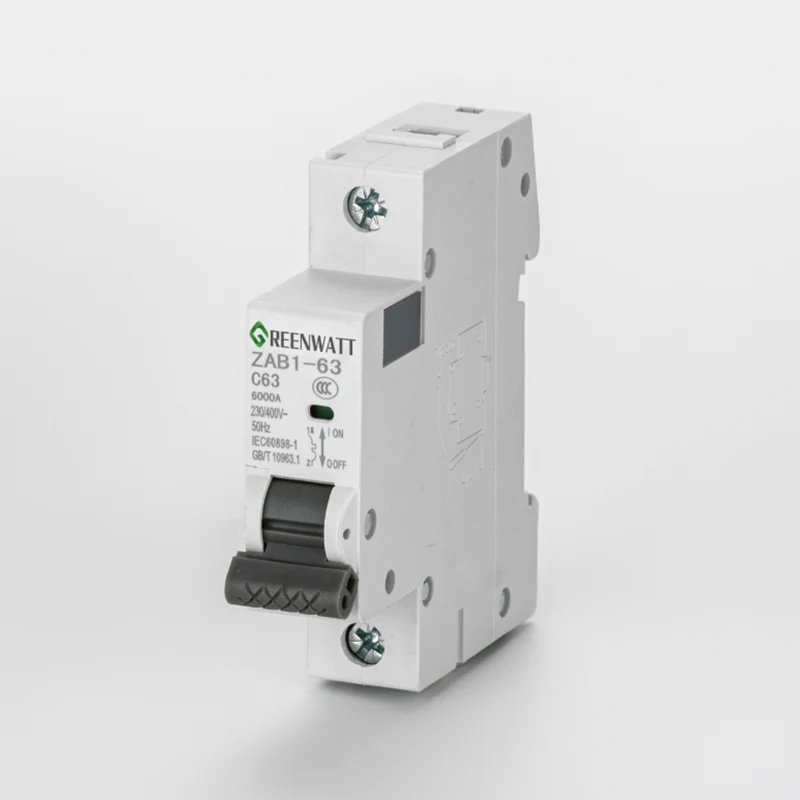

1P 250V 10A DC 소형 회로 차단기
그린와트(GreenWatt)에서 제조, 공급하는 1P 250V 10A DC 소형차단기는 저전압, 소형 DC 시스템에 적합한 보호회로 차단기로서 소형 에너지 저장 시스템, DC 조명, 전원 모듈, 저전력 DC 장비 등에 널리 사용됩니다. 중국 제조업체의 성숙한 제품인 이 DC 소형 회로 차단기는 열 자기 트립 메커니즘을 갖추고 있으며 DIN 레일 장착을 지원하고 이중 과부하 및 단락 보호 기능을 제공하며 설치 공간이 작은 컴팩트한 디자인을 자랑하므로 가정 및 소규모 엔지니어링 프로젝트에 적합합니다.
문의 보내기
제품 설명
소형 DC 시스템에서는 선전류가 일반적으로 낮지만 높은 보호 신뢰성이 필요합니다. GreenWatt는 공간 활용, 작동 안정성 및 장기적인 작동 안전에 중점을 두고 이 1P 250V 10A DC 소형 회로 차단기를 설계했습니다.
주로 DC 250V 이하의 저전류 DC 회로 보호에 사용됩니다. 일반적인 응용 분야는 다음과 같습니다.
가정용 에너지 저장 모듈
소형 광전지 DC 측 회로
DC LED 조명 시스템
통신 장비용 DC 전원 공급 장치
저전력 DC 제어 시스템
기술 데이터 테이블
|
목 |
사양 |
|
폴 |
1P, 2P, 3P, 4P |
|
정격 작동 전압(Ue) |
250V DC(1P), 500V DC(2P), 750V DC(3P), 1000V DC(4P) |
|
프레임 전류 |
63A |
|
정격전류(In) |
10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
정격절연전압(Ui) |
1200V |
|
정격 임펄스 내전압(Uimp) |
6kV |
|
트리핑 특성 |
기원전 |
|
트리핑 유형 |
열 자기 |
|
정격 최대 단락 차단 용량(Icu) |
6kA |
|
정격 서비스 단락 차단 용량(Ics) |
6kA |
|
전기적 수명 |
2000 주기 |
|
기계적 수명 |
20000 주기 |
|
과전압 카테고리 |
III |
|
오염도 |
3 |
|
보관 온도 |
-40°C ~ 85°C |
|
설치 방법 |
소음 |
|
높이 |
≤ 2000m |
|
차원 |
폭: 18mm/폴 높이: 68mm 깊이: 81mm |
|
무게 |
125.3g(1P), 250.55g(2P), 375.9g(3P), 501.1g(4P) |
기능 설명
1.과부하 보호 메커니즘
라인 전류가 정격 값 10A를 지속적으로 초과하면 내부 열 트립 장치가 활성화되어 회로 차단기가 트립되어 도체가 장기간 과열되는 것을 방지합니다.
2. 단락 보호 메커니즘
단락이 발생하는 경우 자기 트립 시스템이 전류를 신속하게 차단하여 아크 지속 시간을 줄이고 장비 손상 위험을 낮출 수 있습니다.
3.열자기 일체형 구조
이 모델은 명확한 작동 논리와 높은 안정성으로 다양한 전류 조건에서 개별적으로 반응하는 열 자기식 트립 구조를 채택했습니다.
구조 및 재료 설계
난연성 하우징
하우징은 난연성 엔지니어링 플라스틱 소재로 제작되었으며, 안전성을 최우선으로 고려하여 설계되었으며, 배전함 내부의 장기간 설치에 적합합니다.
구리 전도성 시스템
내부 전도성 부품은 고품질 구리로 만들어져 안정적인 전도성을 보장하고 온도 상승을 합리적인 범위 내로 유지합니다.
모듈형 구조
폭이 18mm에 불과한 표준 DIN 레일 장착 방식을 채택하여 기존 소형 회로 차단기의 설치 방법과 일치하여 유지 관리가 용이합니다.
사용 권장 사항 및 선택 알림
1P 250V 10A DC 소형 회로 차단기를 선택하기 전에 다음 사항을 확인하는 것이 좋습니다.
시스템 전압이 DC 250V 이내인지 여부
회로의 정상 작동 전류가 10A 미만인지 여부
단극 DC 회로 애플리케이션인지 여부
매개변수가 확실하지 않은 경우 GreenWatt 기술팀에 문의하여 도움을 받으세요.
