2P 500V 16A DC 소형 회로 차단기

2P 500V 16A DC 소형 회로 차단기는 DC 회로의 보호 요구 사항을 충족시키기 위해 당사에서 자체 개발 및 제조한 소형 보호 장치입니다. GreenWatt 공급업체 DC 회로 차단기 시리즈에 속합니다. AC 회로 차단기와 달리 이 제품은 DC 회로의 정전류 및 제로 크로싱 특성에 맞게 특별히 조정되었습니다. 최적화된 소호구조로 과부하, 합선 등의 이상회로를 신속하게 차단하여 장비 파손 및 안전사고를 방지합니다. 2극 설계를 통해 두 극을 동시에 분리할 수 있어 DC 시스템의 안전한 절연이 보장됩니다. 16A 정격 전류와 500V 정격 전압의 조합은 소형 태양광 발전 시스템, DC 제어 캐비닛 및 통신 DC 전원 공급 장치의 사용 요구 사항과 정확하게 일치하므로 DC 배전에서 없어서는 안될 기본 보호 구성 요소입니다.

주요 제품 특징

1. 정확한 보호, 안전하고 신뢰할 수 있는

GreenWatt 2P 500V 16A DC 소형 회로 차단기는 정밀한 과부하 및 단락 보호 기능을 갖추고 있습니다. 회로의 전류가 정격값 16A를 초과하면 제품이 자동으로 트립되어 회로가 차단됩니다. 단락 오류가 발생하는 경우 신속하게 대응할 수 있어 지속적인 아크로 인한 안전 위험을 피할 수 있습니다. 이 제품은 최적화된 트리핑 특성을 갖추고 있어 비정상적인 회로 조건에 따라 유연하게 보호 기능을 트리거할 수 있습니다. 순간적인 전류 변동으로 인해 잘못된 트립이 발생하지 않으며 응답 지연으로 인해 장비가 손상되지 않아 DC 회로 및 장비를 포괄적으로 보호합니다. 이 제품의 보호 성능은 엄격한 테스트를 거쳤으며 CE, CB, TUV, CCC 등 여러 국제 및 국내 인증 표준을 충족하므로 다양한 DC 시나리오에서 사용해도 안전합니다.

2. 컴팩트한 디자인, 간편한 설치

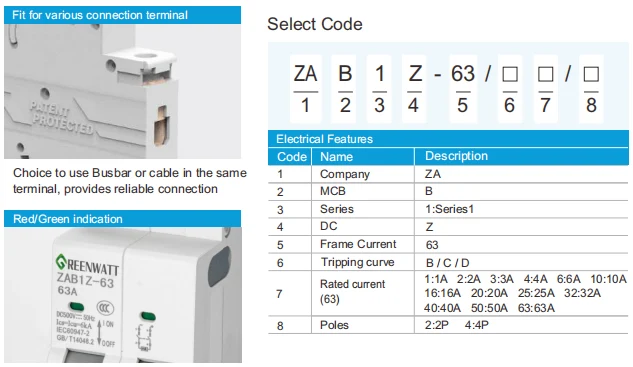

GreenWatt 2P 500V 16A DC 소형 회로 차단기는 소형 구조 설계를 채택하여 공간이 제한된 전기 캐비닛 및 배전함에 컴팩트하고 쉽게 내장됩니다. 특히 광전지 시스템과 같이 밀도가 높은 구성 요소가 있는 시나리오에 사용하기에 적합합니다. 이 제품은 표준 DIN 레일 장착을 지원하므로 복잡한 도구가 필요하지 않습니다. 제품을 레일의 지정된 위치에 밀어서 고정하기만 하면 설치 효율성이 크게 향상되고 인건비가 절감됩니다. 또한 제품의 U자형 터미널 블록 설계를 통해 다양한 구리선 사양을 수용할 수 있는 유연한 배선이 가능하여 다양한 시나리오의 배선 요구 사항을 충족합니다.

3. 높은 내구성과 폭넓은 호환성

GreenWatt 2P 500V 16A DC 소형차단기는 고품질의 난연성 소재와 우수한 도전성 부품을 사용하여 내열성, 내습성, 내식성이 우수하여 산업 및 실외 응용분야를 포함한 다양하고 복잡한 환경에 적합합니다. 이 제품은 최대 20,000사이클의 기계적 수명과 최대 10,000사이클의 전기적 수명을 자랑하여 장기간 안정적인 작동을 보장하고 최소한의 유지 관리만 필요하므로 사용자 비용을 효과적으로 절감할 수 있습니다. 이 제품은 소형 태양광 어레이, DC 통신 전원 공급 장치, DC 제어 캐비닛, 소형 DC 모터 보호 등에 널리 적용 가능하여 다용도가 뛰어난 DC 소형 회로 차단기입니다.

기술적 장점

I. 최적화된 아크소화구조

자연적인 영점 교차점이 없고 긴 아크 지속 시간이라는 DC 회로의 특성을 해결한 GreenWatt 2P 500V 16A DC 소형 회로 차단기는 구조적으로 업그레이드된 내부 아크 소화 시스템을 갖추고 있습니다. 아크 챔버 공간을 늘리고 접점 간격을 최적화하며 자기 분출 아크 개시 설계를 통합함으로써 아크가 아크 소멸 그리드로 신속하게 유입되고 형성 후 단계적으로 냉각될 수 있으므로 아크 발생 시간이 단축되고 접점 침식이 감소하며 차단 공정의 안정성이 향상됩니다.

II. 더욱 정밀한 트리핑 제어

이 제품은 열자기 트리핑 원리를 사용합니다. 과부하 조건에서는 열 요소를 통해 지연된 차단을 달성합니다. 단락 조건에서는 자기 시스템을 통해 즉각적인 트리핑을 달성합니다. 내부 매개변수는 엄격하게 보정되어 잘못된 트립을 최소화하기 위해 약간의 전류 변동에도 안정적인 상태를 유지하는 동시에 심각한 과부하 또는 단락 오류 시 신속한 응답을 제공하고 보호 감도와 작동 안정성의 균형을 유지합니다.

III. 안전하고 친환경적인 소재 디자인

GreenWatt 2P 500V 16A DC 소형 회로 차단기는 RoHS 2.0 표준을 준수하는 재료를 사용합니다. 하우징은 난연성 엔지니어링 플라스틱으로 제작되어 고온 환경에서의 안전 성능을 향상시킵니다. 최적화된 단자 구조는 보다 긴밀한 접촉을 보장하여 접촉 저항과 온도 상승을 효과적으로 줄여 장기간 작동 시 잠재적인 위험을 최소화합니다.

IV. 모듈식 확장 기능

이 모델은 모듈식 구조를 채택하여 시스템 요구 사항에 따라 보조 또는 경보 접점을 확장할 수 있고 원격 신호 피드백 또는 상태 모니터링 기능이 가능합니다. 모듈식 설계는 향후 유지 관리 및 업그레이드를 용이하게 하며 다양한 프로젝트에서 유연한 조합을 허용하여 전체 시스템의 적응성을 향상시킵니다.
