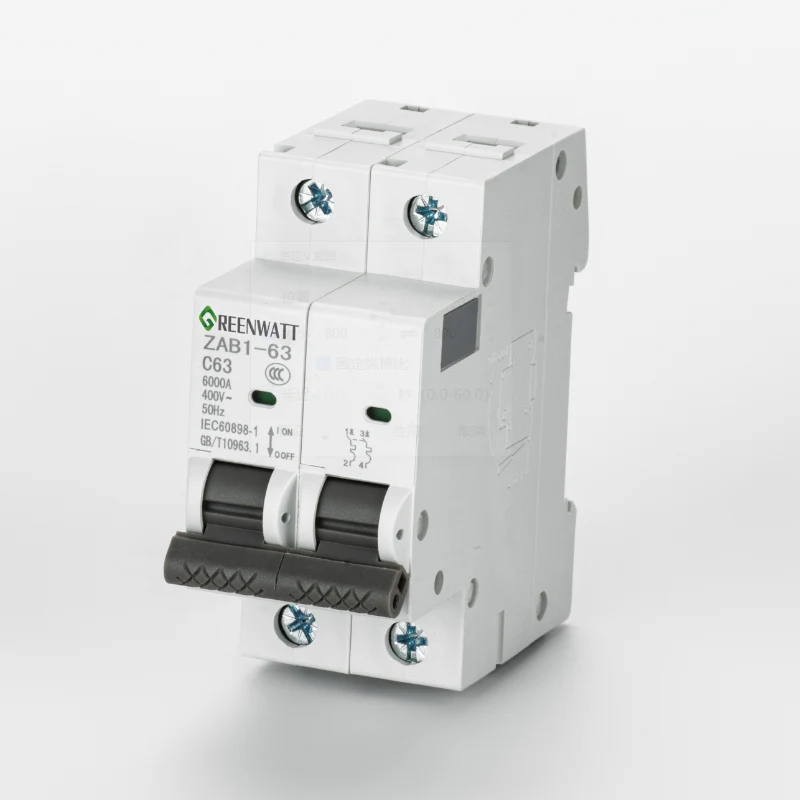

2P 500V 63A DC 소형 회로 차단기

GREENWATT 공급업체의 2P 500V 63A DC 소형차단기 MCB는 DC500V 회로를 보호하기 위해 제작된 제품입니다. 2개의 극이 있으므로 DC 시스템에 이중 극 보호 기능을 제공합니다. DC 회로는 안전을 보장하기 위해 두 극을 모두 분리해야 하기 때문에 이는 중요합니다. 정격 전류는 63A로 소규모 태양 에너지 시스템이나 DC 전원 산업용 장치와 같은 대부분의 중소형 DC 부하에 적합합니다.

이 ZAB1Z-63 2P 500V 63A DC 소형 회로 차단기에는 몇 가지 주요 기능이 있습니다. 첫째, 과부하 보호 기능이 있습니다. 회로의 전류가 63A를 초과하면 MCB가 자동으로 트립됩니다. 이렇게 하면 전류가 중단되고 전선이나 장비가 과열되는 것을 방지할 수 있습니다. 둘째, 단락 보호 기능이 있습니다. 단락이 발생하면(다른 전선과 접촉하는 전선과 같이) MCB는 전류를 빠르게 차단합니다. 이를 통해 화재나 값비싼 장비의 손상을 방지할 수 있습니다.

제품 포지셔닝 및 적용 시나리오

2P 500V 63A DC 소형 회로 차단기는 주로 500V 미만의 DC 회로 보호에 사용됩니다. 일반적인 응용 분야는 다음과 같습니다.

중소형 태양광 발전 시스템

에너지 저장 배터리 팩의 DC 측 보호

통신 전력 시스템

산업용 DC 제어 시스템

DC 배전함

이중 시스템은 AC 시스템과 다릅니다. 연결을 끊을 때 지속적인 아크를 방지하기 위해 양극 단자와 음극 단자를 동시에 분리해야 합니다. 따라서 이 2P 500V 63A DC 소형 회로 차단기는 DC 시스템의 안전 요구 사항을 충족하기 위해 양극 동기 차단 구조를 채택합니다.

핵심 기능 설명

1. 과부하 보호

라인 전류가 정격 값 63A를 초과하면 내부 열 트립 메커니즘이 활성화되어 회로 차단기가 자동으로 트립되어 장기간의 과전류로 인해 도체가 과열되거나 장비가 손상되는 것을 방지합니다.

2. 단락 보호

단락이 발생하는 경우 자기 트립 시스템이 신속하게 반응하여 즉시 회로를 차단하여 아크 위험을 줄이고 다운스트림 장비를 보호합니다.

3. 양극성 동기 단절

DC 시스템에서 극 하나만 분리해도 여전히 안전 위험이 발생할 수 있습니다. GreenWatt 2P 500V 63A DC 소형 회로 차단기는 양극 구조를 사용하여 양극과 음극이 동시에 분리되도록 합니다.

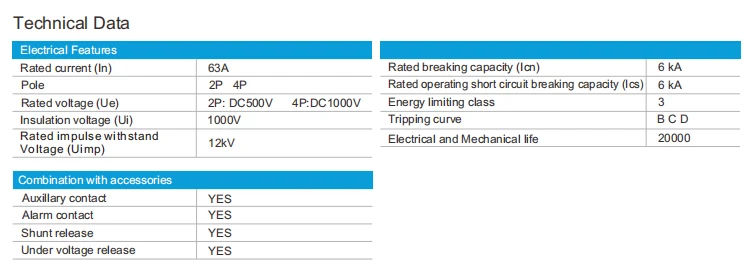

기술 데이터

구조적, 재료적 장점

난연성 하우징 디자인

하우징은 난연성 엔지니어링 플라스틱 소재로 제작되어 고온 환경에서도 쉽게 변형되지 않아 화재 위험이 줄어듭니다.

T2 구리 전도성 부품

내부 전도성 부품은 T2 구리로 만들어져 전도성이 안정적이고 온도 상승 제어가 우수하며 장기간 작동 중에 쉽게 과열되지 않습니다.

컴팩트한 디자인

표준 DIN 레일에 설치되는 작은 크기로 배전함의 내부 공간을 절약하며 공간이 제한된 프로젝트에 적합합니다.

설치 및 사용 지침

설치 방법: 표준 DIN 레일 설치

권장 설치 환경: 실내 또는 방수 배전함 내

DC 전용 단자대와 함께 사용하는 것이 좋습니다.

실외에서 사용하려면 방수 및 방진 하우징이 필요합니다.

FAQ

Q1: 이 회로 차단기를 태양광 발전 시스템에 사용할 수 있습니까?

예, 일반적으로 DC 500V 시스템의 소형 광전지 어레이 또는 에너지 저장 시스템에 사용됩니다.

Q2: 양극 분리가 필수입니까?

양극과 음극이 동시에 분리되어 안전성이 향상되도록 DC 시스템에서는 이중 극 회로 차단기를 사용하는 것이 좋습니다.

Q3: 장시간 동안 최대 부하로 작동할 수 있습니까?

장시간의 전부하 작동을 피하고 서비스 수명을 보장하려면 정격 전류 범위 내에서 적합한 모델을 선택하는 것이 좋습니다.

Q4: 대량 구매를 지원합니까?

대량 주문이 지원됩니다. 견적 및 배송 정보는 GreenWatt에 문의하세요.
