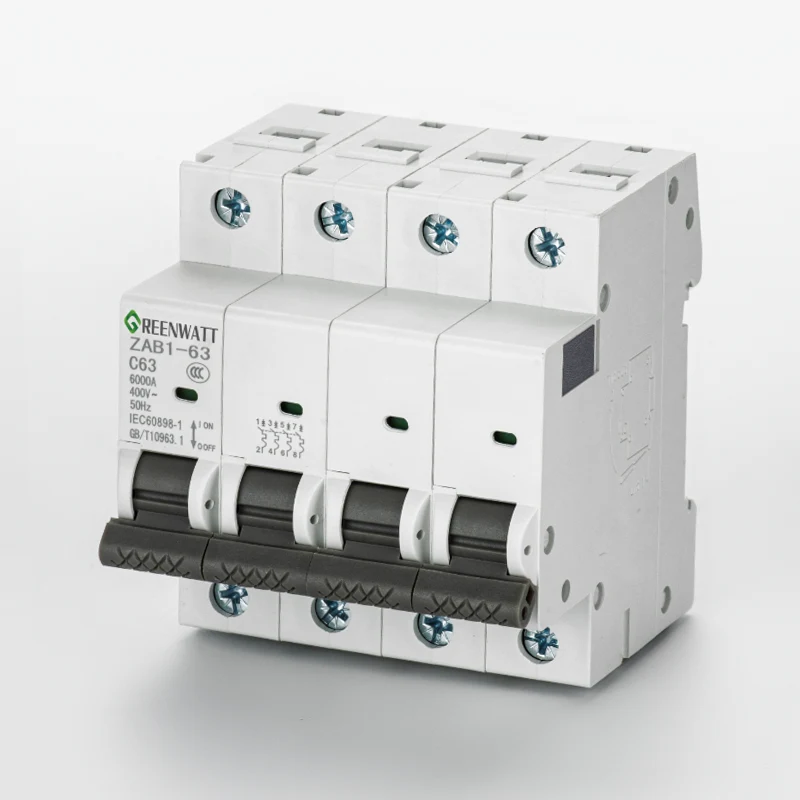

4P DC1000V 40A 6KA DC 소형 회로 차단기

GREENWATT는 4P 1000V 40A 6KA DC 소형 차단기 생산 전문 공장입니다. 정격 전압은 1000V DC이며 최대 40A의 전류를 처리할 수 있습니다. 4P DC1000V 40A 6KA DC 소형 회로 차단기에는 6KA 단락 차단 용량도 있습니다. 태양광 PV 시스템이나 고전압 DC 배전 설정과 같은 시나리오에 적합합니다. 단락 및 과부하로부터 DC 장비를 보호합니다. 지금 GREENWATT에 연락하여 이 4P 1000V 40A 6KA DC 소형 회로 차단기를 구매하거나 견적을 요청할 수 있습니다.

문의 보내기

제품 설명

GREENWATT는 태양광 발전(PV) 시스템 및 고전압 DC 배전 환경을 위해 특별히 설계된 4P DC1000V 40A 6KA DC 소형 회로 차단기 제조를 전문으로 합니다. 본 제품은 정격전압 1000V DC, 정격전류 40A, 단락차단 용량 6KA를 가지고 있습니다. 4P 구조와 전극 간의 직렬 및 병렬 연결을 결합함으로써 자연적인 영점 교차점이 없는 DC 회로의 아크 소화 문제를 효과적으로 해결하고 DC 장비, 인버터 및 에너지 저장 캐비닛에 대한 안정적인 단락 및 과부하 보호 기능을 제공합니다.

제품핵심기술개요

최신 DC 배전 시스템에서는 전압 레벨이 증가함에 따라 회로 차단기의 아크 소화 기능에 대한 요구가 높아집니다. 4P DC1000V 40A 6KA DC 소형 회로 차단기는 모듈식 설계가 특징이므로 4극(4P) 물리적 구조를 통해 유연한 배선 구성이 가능합니다.

1000V DC 시스템의 애플리케이션 로직

DC 전류에는 AC 전류와 같이 자연스러운 제로 크로싱 포인트가 없기 때문에 고전압 DC 아크를 차단하는 것은 매우 어렵습니다. 이 GREENWATT 회로 차단기는 2P 시리즈 또는 특정 병렬 배선 구성 사용을 권장합니다. 4P 차단기의 2극 이상을 직렬로 사용함으로써 소호실의 전기적 간극을 증가시켜 1000V DC 고전압 하에서도 안전한 차단을 실현할 수 있습니다. 이 구성은 중형 에너지 저장 시스템 및 고전압 DC 배전 캐비닛에 널리 사용됩니다.

이중 과부하 및 단락 보호

과부하 보호: 회로 전류가 장기간 동안 정격 40A를 초과하면 내부 열 요소가 트립을 트리거합니다.

단락 보호: 4P DC1000V 40A 6KA DC 소형 회로 차단기의 차단 용량은 6KA입니다. 즉, 엄청난 순간 단락 전류가 발생할 때 물리적 링크를 신속하게 분리하여 고온으로 인해 케이블과 인버터가 손상되는 것을 방지할 수 있습니다.

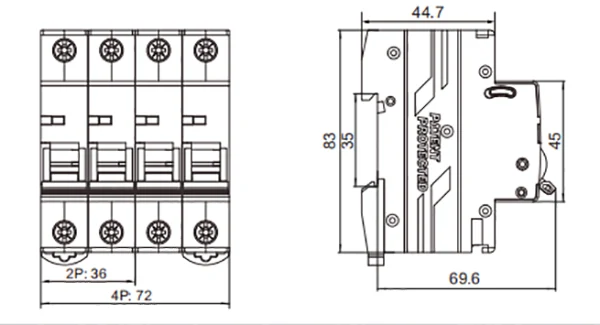

배선도:

4P DC1000V 40A 6KA DC miniature circuit breaker

배선 계획 및 설치 가이드

1000V 2P 구성 원리

1000V 고전압 환경에서 안전을 보장하기 위해 사용자는 일반적으로 4P DC1000V 40A 6KA DC 소형 회로 차단기를 재구성합니다. 예를 들어 두 개의 극은 양극 단자로 직렬로 연결되고 다른 두 극은 음극 단자로 직렬로 연결됩니다. 이 방법은 4P 장치의 충분한 공간을 활용하여 전반적인 절연 수준을 향상시키고 1000V DC 환경에서 견고한 작동을 보장합니다.

물리적 설계 및 설치

Compact Layout: 4P 구조임에도 GREENWATT는 크기를 최적화하여 분전함 내 공간 점유를 줄였습니다.

표준 레일 장착: 표준 35mm DIN 레일과 호환됩니다. 설치하려면 단자를 끼우고 조이기만 하면 됩니다.

4P DC1000V 40A 6KA DC miniature circuit breaker
