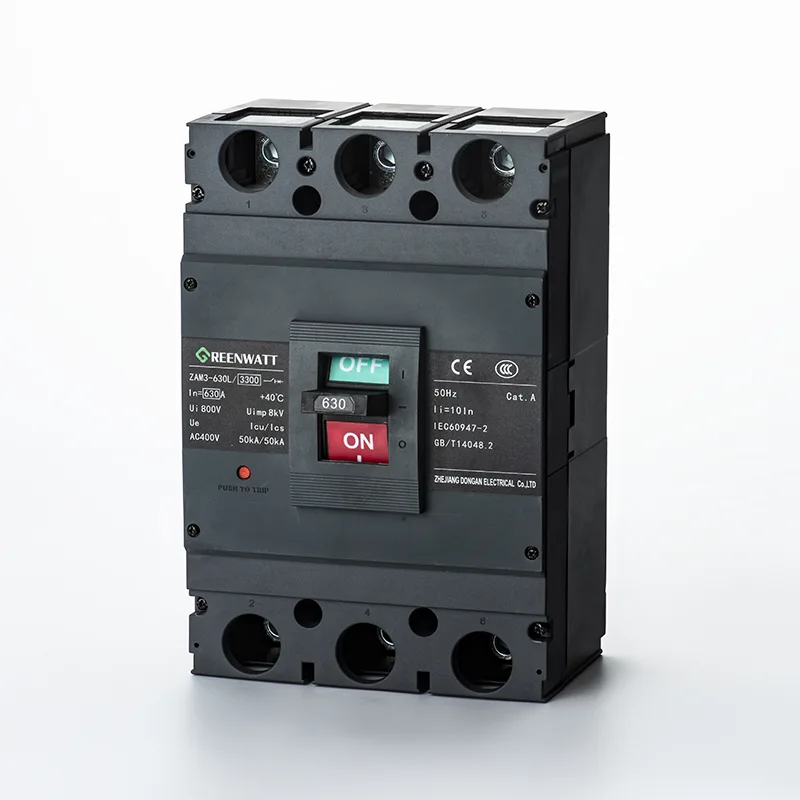

AC400V 630A 성형 케이스 회로 차단기

AC400V 630A 배선용 차단기는 일반 회로 스위치가 아닌 정밀 엔지니어링 기술이 집약된 핵심 저전압 보호 장치입니다. 산업용 배전, 상업용 건물, 모터 제어 센터 및 기타 시나리오에서 널리 사용되며 다양한 전기 시스템에 정확하고 안정적인 회로 보호를 제공합니다. 중국의 회로 차단기 전문 제조업체인 GreenWatt는 약 30년 동안 전기 분야에 깊이 관여해 왔으며 풍부한 R&D 경험과 혁신적인 기술을 이 제품의 모든 세부 사항에 통합하여 복잡한 작동 조건에서도 안정적인 보호를 보장합니다.

AC400V 630A 성형 케이스 회로 차단기는 고효율 아크 소화 챔버와 결합된 고유한 트리핑 장치 설계를 사용하여 아크를 신속하게 소멸하고 오류가 확대되는 것을 방지합니다. 이중 브레이크 접점 시스템을 적용하면 제품의 작동 성능이 향상될 뿐만 아니라 장기적인 신뢰성이 향상되어 수명이 효과적으로 연장됩니다.

핵심 제품 기능

1.과부하 보호: 열자기 트리핑 메커니즘을 활용하여 회로 전류가 정격 값을 초과하면 지연된 트리핑 동작이 달성되어 장기간 과부하 및 과열로 인한 회로 손상을 방지하고 화재 위험을 줄입니다.

2. 단락 보호: 단락 오류에 대한 즉각적인 응답, 밀리초 단위로 회로 차단, 아크의 신속한 소멸, 단락 전류로 인한 장비 및 라인의 돌이킬 수 없는 손상을 방지하고 인력 및 장비의 안전을 보장합니다.

3. 상태 시각화: 접촉 위치 시각적 표시기가 장착되어 제품의 열림/닫힘 상태를 명확하게 표시하고 직원의 안전한 문제 해결을 촉진하며 유지 관리 효율성을 향상시킵니다.

4. 유연한 적응성: 열자기식 및 유압식 자기 트리핑 장치를 모두 지원하여 다양한 부하 특성을 기반으로 유연한 선택이 가능하고 다양한 배전 시나리오에 적응할 수 있습니다.

제품 적용 시나리오

안정적인 성능과 폭넓은 적응성을 갖춘 AC400V 630A 성형 케이스 회로 차단기는 주로 다음을 포함한 여러 분야에 적용될 수 있습니다.

산업 플랜트 배전 시스템: 주 회로 또는 분기 회로 보호 장치로서 생산 장비의 안정적인 작동을 보장하고 회로 오류가 생산 진행에 영향을 미치지 않도록 방지합니다.

상업용 건물: 쇼핑몰, 사무용 건물, 호텔 등 건물의 배전반 및 캐비닛에 사용되어 조명, 에어컨, 엘리베이터 등 전기 장비의 안전한 작동을 보호합니다.

모터 제어 센터: 모터 회로에 맞게 조정되어 모터 시동 중 고전류 서지를 효과적으로 완화하는 동시에 아크 및 단락과 같은 사소한 결함을 정확하게 감지하여 모터 안전을 보장합니다.

신에너지 부문: 태양광 발전, 에너지 저장 및 기타 신에너지 배전 시스템에 사용되며 신에너지 장비의 작동 특성에 맞게 조정된 안정적인 단락 및 과부하 보호 기능을 제공합니다.

핵심 기술 매개변수

기술적 장점

1. 정밀한 보호 기술

AC400V 630A 배선용 차단기는 고급 열자기 트리핑 기술을 사용하여 과부하와 단락 오류를 정확하게 구별하여 잘못된 트리핑을 방지합니다. 모터 회로와 같은 특수 시나리오의 경우 트리핑 매개변수를 적절하게 설정하면 모터 시동 중 7~8배의 정격 전류 서지를 방지하는 동시에 정격 전류의 5~8배에서 아크 단락 오류를 정확하게 감지하고 보호 감도와 선택성의 균형을 유지하여 오류 확대 위험을 줄일 수 있습니다.

2. 고효율 아크소화 설계

이온소호실과 그리드형 소호구조를 갖춘 제품입니다. 그리드는 아크를 신속하게 분할하고 냉각시키는 반면, 이온 아크 소멸 챔버는 아크 소멸을 가속화하여 밀리초 내에 결함 전류가 차단되도록 합니다. 이는 접점의 아크 번인을 크게 줄여 제품의 차단 용량과 수명을 향상시킵니다. 동시에 최적화된 아크 거리 설계로 제품의 안전 성능이 더욱 향상됩니다.

3. 안정적인 구조 설계

하우징은 고강도 열경화성 복합 재료로 만들어졌으며 탁월한 절연 성능과 내충격성을 갖추고 있어 열악한 작동 조건의 영향을 효과적으로 견뎌냅니다. 이중 브레이크 접점 시스템은 고품질 구리 합금 접점을 사용하여 접촉 저항이 낮고 전도성이 우수한 동시에 제품의 차단 속도와 신뢰성을 향상시켜 장기적으로 안정적인 작동을 보장합니다.

4. 강력한 시스템 조정

배전 시스템의 업스트림 및 다운스트림 회로 차단기의 조정 문제를 해결하기 위해 당사는 선택적 조정 연구 서비스를 제공합니다. 전체 배전 시스템의 매개변수를 분석함으로써 AC400V 630A 배선용 회로 차단기의 트리핑 매개변수 설정을 최적화하여 업스트림 및 다운스트림 회로 차단기 간의 완전한 선택적 조정을 달성하고 계단식 트립을 방지하며 전체 배전 시스템의 안정성을 향상시킵니다.
