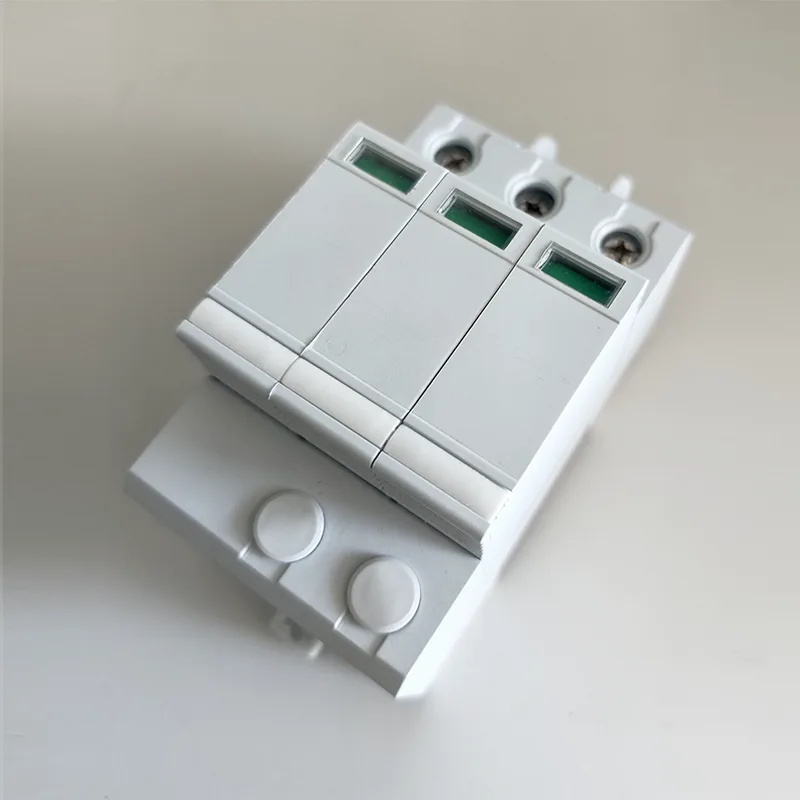

T2 DC1000V 서지 보호 장치 SPD

자세한 소개 및 장점: GREENWATT 공급업체의 T2 DC1000V 서지 보호기 장치 SPD는 고전압 DC 시스템용으로 설계된 유형 2 서지 보호기입니다. 1000V PV 발전소 또는 대규모 에너지 저장 스테이션과 같은 이러한 시스템은 고유한 위험에 직면해 있습니다. 전압이 높다는 것은 작은 서지라도 더 큰 손상을 초래할 수 있으며 장비(예: 1000V 인버터)를 교체하는 데 더 많은 비용이 드는 경우가 많습니다. 이 SPD는 이러한 위험을 직접적으로 해결합니다.

최대 연속 작동 전압은 DC1000V로 고전압 DC 회로의 정상 전압과 일치합니다. 먼 곳에서 번개가 치거나 그리드의 갑작스러운 부하 변화로 인해 서지가 발생하면 25나노초 이내에 활성화됩니다. 전압 스파이크를 안전한 수준(10kA 서지의 경우 2500V 미만)으로 고정하여 연결된 장비로 이동하는 것을 방지합니다.

기술 데이터

기술적 장점 분석

1. 신속한 대응 메커니즘

낙뢰 또는 그리드 과도 현상이 발생하는 경우 GreenWatt T2 DC1000V 서지 보호기 장치 SPD는 25나노초 이내에 보호 기능을 활성화하여 서지 전압을 신속하게 제한하고 인버터 또는 배터리 시스템으로의 전도를 방지할 수 있습니다.

2. 안정적인 전압 클램핑 능력

10kA 서지 전류에서 2500V 미만의 과전압을 제어하여 절연 파괴 위험을 효과적으로 줄일 수 있습니다.

3. 고전압 시스템 구조에 대한 적응성

600V 또는 800V 시스템에 비해 1000V 시스템은 서지 내성 성능에 대한 요구 사항이 더 높습니다. 이 제품의 구조 설계로 절연 및 방열 성능이 향상되어 고전압 환경에서 장기간 작동하기에 적합합니다.

4. 모듈형 디자인

DIN 레일 장착을 지원하여 DC 캐비닛 또는 광전지 결합 상자 내에서 신속한 배포 및 교체를 촉진합니다.

Q&A

1. T1 SPD란 무엇인가요?

T1 SPD(Type 1 서지 보호 장치)는 크고 드물게 발생하는 서지(주로 직접적인 낙뢰 또는 주요 전력망 오류로 인한)에 대한 기본 서지 보호 장치입니다.

T1: 공칭 방전 전류 In, 1.2/50μs 임펄스 전압 및 최대 임펄스 전류 Iimp를 사용하여 평가된 Type I 테스트 SPD입니다. 시스템 진입점(예: 주 배전반)에 설치되어 극심한 서지가 내부 회로에 들어가기 전에 차단하고 작은 고주파 서지를 처리하지 않습니다.

2. T2 SPD란 무엇입니까? T1 SPD와 어떻게 다른가요?

T2 SPD(Type 2 Surge Protection Device)는 소규모의 일반적인 서지(예: 간접 낙뢰 또는 그리드 부하 변동)에 대한 2차 보호 장치입니다.

T2: 공칭 방전 전류 In, 1.2/50μs 서지 전압 및 최대 방전 전류 Imax로 테스트된 클래스 II SPD. 잔류 서지를 안전한 전압 수준으로 고정하여 민감한 장비(예: 인버터)를 보호합니다.

3. T1 SPD와 T2 SPD는 서로 바뀌나요?

아니요. 수신 캐비닛(T1 위치)에 T2 SPD를 설치하면 큰 전류 서지를 처리하는 용량이 낮아 실패할 위험이 있습니다. 반대로, 부하 끝(T2 위치)에 T1 SPD를 설치하면 작은 전류 서지를 안전한 수준으로 줄이는 데 실패하여 잠재적으로 민감한 장비(예: BMS)가 손상될 수 있습니다. 디자인 철학과 기능적 역할이 근본적으로 다르기 때문에 상호 교환이 불가능합니다.
